Installation et mise en service d’un système de batteries haute tension (HV) pour le solaire

Installation et mise en service d’un système de batteries haute tension (HV) pour le solaire



Guide pas à pas NRJSOLAIRE : sécurité, câblage, BMS, paramétrage onduleur, tests et bonnes pratiques pour une mise en service fiable.

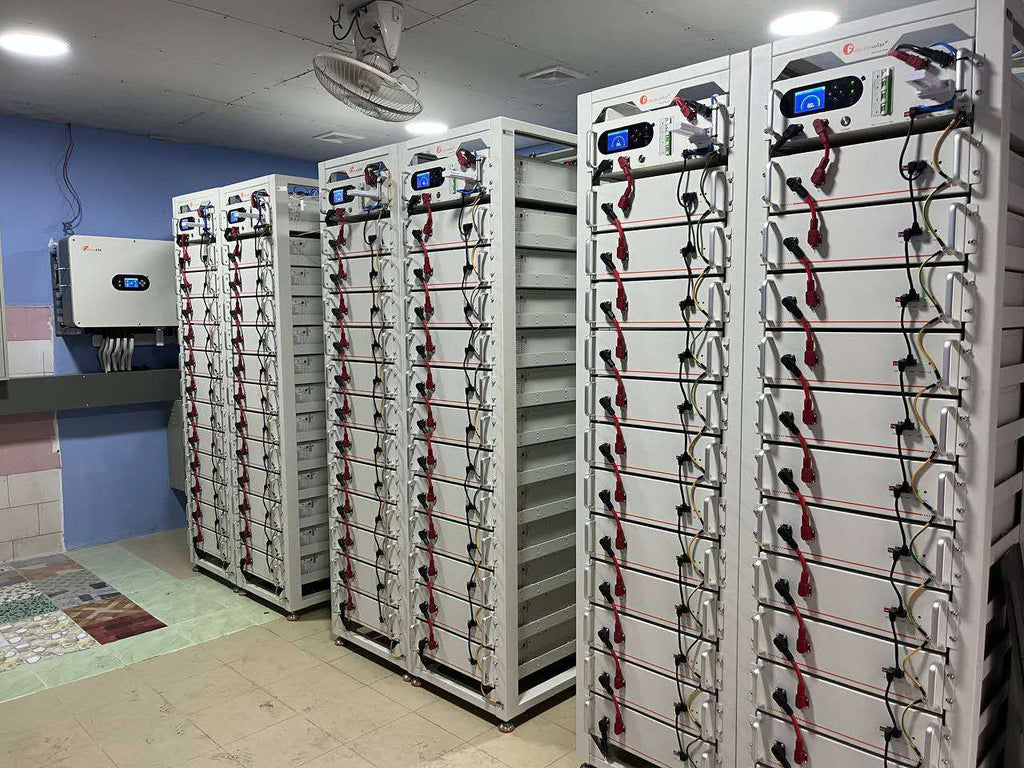

Racks de batteries HV en salle technique – NRJSOLAIRE

1) Architecture d’un système HV

Composants principaux

  • Racks de batteries LiFePO₄ (modules empilés)
  • BMS central/maître + liaisons CAN/RS485
  • Onduleur hybride HV compatible (Deye, Huawei, etc.)
  • Protections DC : disjoncteurs, sectionneurs, parafoudres
  • Supervision locale & cloud

Plages usuelles

  • Tension pack : 200–600 VDC (selon modules)
  • Température nominale : 0–45 °C (charge)
  • Mise à la terre châssis & onduleur obligatoire

2) Étapes préalables

Sécurité d’abord : EPI (gants isolants, visière, chaussures), consignation, contrôle d’absence de tension. Normes visées : CEI 62619 (sécurité Li), CEI 60364-7-712 (solaire), CEI 61439 (armoires).
  • Local sec, ventilé, < 35 °C, espace de service ≥ 60 cm
  • Chemins de câbles DC HV séparés de l’AC
  • Équipements étalonnés (multimètre CAT III/IV, pince ampèremétrique DC)
  • Plan unifilaire et fiches techniques validés

3) Installation pas à pas

3.1 Mise en place des modules

  1. Fixer racks/armoires (sol plan, chevillage).
  2. Insérer les modules hors tension, du bas vers le haut.
  3. Raccorder barres/câbles HV en respectant la polarité.
  4. Chaîner les liaisons BMS (CAN/RS485) selon l’ordre fabricant.

3.2 Raccordement DC & protections

Élément Action Point de contrôle
Disjoncteur principal DC Câbler entre rack et onduleur Calibre / pouvoir de coupure HV
Parafoudre DC T2 Installer côté onduleur Tension Uc ≥ Umax batterie
Sectionneur Prévoir coupure d’urgence Accessibilité & signalisation
Mise à la terre Lier châssis, onduleur, barrette < 10 Ω (site standard)

3.3 Communication & monitoring

  • Lier CAN/RS485 BMS → onduleur, protocole supporté (Pylontech/BYD/Marque).
  • Configurer adresse & terminaisons (DIP / logiciel).
  • Vérifier remontée SOC, tensions cellules, alarmes.

4) Mise en service

  1. Contrôles préalables : tension pack, polarité, couples de serrage, terre.
  2. Séquence d’allumage : BMS → disjoncteur DC → onduleur (cf. notice marque).
  3. Paramétrage onduleur : type batterie, limites V/I, puissances charge/décharge, températures.
  4. Essais : charge via PV/AC, décharge contrôlée, bascule PV/Batt/Réseau.
  5. Enregistrement : capture des valeurs et création du procès-verbal de mise en service.

5) Sécurité & bonnes pratiques

  • Ne pas mélanger marques/séries/cycles de batteries.
  • Respecter les tolérances de température (éviter > 45 °C).
  • Prévoir protection incendie adaptée lithium (détection & extinction dédiées).
  • Maintenance préventive : mise à jour firmwares BMS/ondules, resserrage annuel.

6) Points clés de réussite

Technique

  • Dimensionnement tension/capacité conforme à l’onduleur
  • Compatibilité protocole BMS
  • Qualité des sertissages & couples de serrage

Exploitation

  • Supervision cloud active (alertes)
  • Journal de maintenance
  • Procédure d’arrêt d’urgence disponible

FAQ rapide

Quelle tension pack choisir ? Suivre la plage supportée par l’onduleur (ex. 350–600 VDC) et le nombre mini/maxi de modules indiqué par le fabricant.

Que faire si l’onduleur ne voit pas le SOC ? Vérifier câblage CAN/RS485, protocole, terminaison, version firmware, et redémarrer BMS puis onduleur.
